考古遗址位置图的制图规范

刘方 田苗 吕杨
(中国社会科学院考古研究所)

前 言


考古遗址位置图在考古研究中有着特殊的地位,它是文物考古出版物必不可少的插图形式,是发掘报告、简报最先出现的插图要件。本文谈到的遗址位置图泛指遗址位置图、遗址地理位置图、遗址位置示意图、遗址分布示意图;遗迹位置图、遗迹分布图;考古文化区域图;其功能简明、清晰地反映遗址、遗迹点的具体位置及周边环境等重要信息。目前已经形成了独立的插图体例,有必要对其进行梳理总结,使其制图方法更加规范。

随着计算机数字化的发展,考古绘图的手段更加多样化。根据不同的研究对象选择适当形式的遗址位置图,是绘图者需要把握的基本原则,掌握这些理论和画法,才能高效的服务于考古研究。本文侧重论述遗址位置图的规范画法,供广大考古工作者绘图时参考。

一、以往遗址位置图的表现方法和存在的问题


考古遗址位置图在考古学研究中有着较为完善的表现模式和绘制方法。遗址位置图的种类较多,大致分为两大类:一是以田野考古发掘遗址、遗迹为对象,对其进行现场实测绘图的考古遗址位置图,重点反映遗址、遗迹的分布位置及分布状况;二是以国家出版的规范地图为底本,对已经发掘的遗址、遗迹地点在地图上进行位置标注并清绘的遗址位置图。从已发表的各类遗址位置图看,存在诸多不足与亟待解决的问题,特别是要摒弃那些使读者不能准确认识插图的概念和内容,以便准确传达考古研究资料。

(一)以往遗址位置图的表现形式


遗址位置图在出版的考古发掘报告、简报中表现形式多样,总体看大致可分以下几种:

  1.绘有等高线的遗址地理位置图

等高线图属于地形图中的重要内容,为了多角度反映遗址信息概况,把它绘制成遗址地理位置图。这类图内容复杂,用等高线表现遗址周边地形、地貌、河流、湖泊、水库、池塘、山脉、城市、村庄、铁路、公路等要素,有完整的图例符号、指北针和比例尺。一般情况下等高线不能相交,如《拜城多岗墓地》第2页图二,多岗墓地墓葬分布图,线条流畅,错落有致,绘制规范。等高线排字一般为黑体数字,数字的排字方向应朝着地势高的一面。

  2.绘有经纬线的遗址位置图

上世纪较为多见,以国家出版有经纬线的地图为底本进行清绘。经纬线图有单线或双线图框,双线图框外粗内细,有图例者居多,有些标注线段比例尺,图上均标注经纬线度数。由于较为繁琐,后来很少使用此种画法。

  3. 绘有政区界线的遗址位置图

图上同时存在省(自治区、直辖市)、地区(自治州、盟)和县界界线,或地级和县级界线等,常见于省、市间或地、市间交界区域,遗址、遗迹间都有相同文化属性或分属几个时期。跨区域研究是考古学中比较研究的重要环节,可以理清古代遗址、遗迹的文化属性和文化分布状况。

  4.绘制内容简略的遗址位置图

只绘主要地区地点名,村庄、居民点、水系、交通路线等,不标注指北针和线段比例尺,一般以示意图的形式标出遗址、遗迹的具体所在位置。

  5. 古代城址、建筑、寺庙遗址及聚落遗迹分布图

古代宫殿建筑、寺庙遗址,聚落遗迹、墓葬遗迹分布图比较常见,主要反映遗址的建筑布局和聚落遗迹布局、墓葬朝向等;同时反映古代遗存的各种遗迹、遗物位置状态;也反映古代居民的生产、生活方式。

(二)遗址位置图表现方法上存在的问题


20世纪50~90年代,遗址位置图多为手工绘制插图,大多图线绘制规范,也有一些插图的图线绘制不够讲究,字体书写随意、潦草,字迹含混不清。近些年遗址位置图画法逐步成熟,计算机制图与手工制图相结合,手写字体最终被新的印刷技术所取代。遗址位置图看上去画法相对简单,绘图者常会忽略一些细节,下面针对存在的问题进行简要阐述。

  1.地图底本选用不妥、图框绘制不统一

引用的地图底本不够正规。选取图幅的范围过大或过小,有的细长,有的过宽,缺乏严谨性。有些遗址、遗迹点偏到左、右上角或左、右下角处。图框线过细或过粗,还有不加图框线的插图,画法过于随意。

  2.线条粗细不均

遗址位置图在表现居民区或水系时,填铺的45度斜线过粗、过密,造成图面整体形成大片黑色区域,影响了遗址点的识读。有些图线条画得过粗,或粗细不匀,造成双线重合在一起,形成瞎线,降低了插图的视觉舒适性。

  3. 图例符号、指北针、比例尺标注问题

遗址、遗迹点标注符号种类过多,造成图例说明繁琐;有些使用了不规则符号,如:单圈中加×、还有直接以×标注;有的用黑圆点标注乡镇,遗址点也同样使用黑圆点标注;有的河流、铁路、公路,政区界线都使用相同粗细线条表现;还有只注字表示遗址所在位置;有的遗址点标注了等边黑三角,山脉也同样标注等边黑三角;有的图例符号、指北针、比例尺位置放置随意,缺乏总体规划,没有规律可循。

  4.字体缺乏统一规范

插图字体反映着最重要的研究内容,主要问题在写错或排错字、没有排在该排的位置。没有统一字型、字号,有些含混不清难以辨认。涉及海洋、河流、湖泊、山脉等字体倾斜角度各异,公路、铁路等排字间距、方向、角度随意。

  5.境界图例绘制错误或漏绘

国家标准地图的境界都有相应的图例符号,只要存在两个不同层级的界线,都应有区别地绘制,并要明确所绘界线符号是否符合规范。

考古出版物中经常出现涉及海上国界线的问题地图,主要表现在漏绘、错绘地图内容。在中国全图上漏画钓鱼岛、赤尾屿及南海诸岛屿;在南海地图上漏绘了九段线内的东沙、西沙、中沙、南沙四个群岛以及最南端的曾母暗沙。造成错误的原因主要是使用和引用国外出版的地图,或在网上下载不规范的地图。

二、遗址位置图的规范画法


考古插图的规范化主要包括三个方面的内容:一是准确和科学;二是简明和清晰;三是标准和规范。考古遗址位置图则要求准确标注遗址点的位置,留取地图上与遗址点有关联的自然和人工标的,做到去除繁琐,简明、概括、准确地提炼,合理截取地图范围,规范图例符号等内容。

(一)遗址位置图基本内容的规范画法


  1.遗址位置图参照底本要求

要求使用中国地图出版社或星球出版社出版的中国、世界地图集以及不同比例的分省地图作为底本进行清绘。从“国家测绘地理信息局”(官网)下载不同开本的标准地图。避免使用非国家正规出版社出版和国内外不正规网站下载的地图。国家对地图相关规定详见《公开地图内容表示若干规定》和《地图管理条例》①。

  2.图框、范围和方位

①图框
遗址位置图均应有单线图框,外形应为长方形或正方形,图框线不宜过粗。

②范围
图框内涵盖的地域范围应将遗址所在的县、市政府驻地包括在内,还应考虑临近遗址的河流、湖泊、山脉、铁路、公路等要素。

③方位
遗址位置图一般以坐标北地图为底本,不画经纬线和指北针,图框的方位应保持正南北,即图框上方指向北。

  3.图例

①图例的制定
图例应尽量简明。现代注记可以引用《中华人民共和国地图集》图例作为参照。图例选择的范围应结合发掘报告、简报的内容。图例栏内一般仅标注古代遗址的图例,特殊需标注的现代图例应放在古代图例的后面,顺序由左至右。居民点、水系、地形、境界、交通等现代注记属于常用图例,可不列入图例栏内。图例栏一般放置在左下角或右下角空置区域。

②遗址、遗迹图例
遗址点图例一般使用黑色等边三角形,在有主次遗址区分的情况下,以大小等边三角形区分。多种文化遗址地点图例依次使用▲△■□▼▽等。复杂遗址、遗迹分布图可以自行设置简单、明确的图例符号,如图一②。

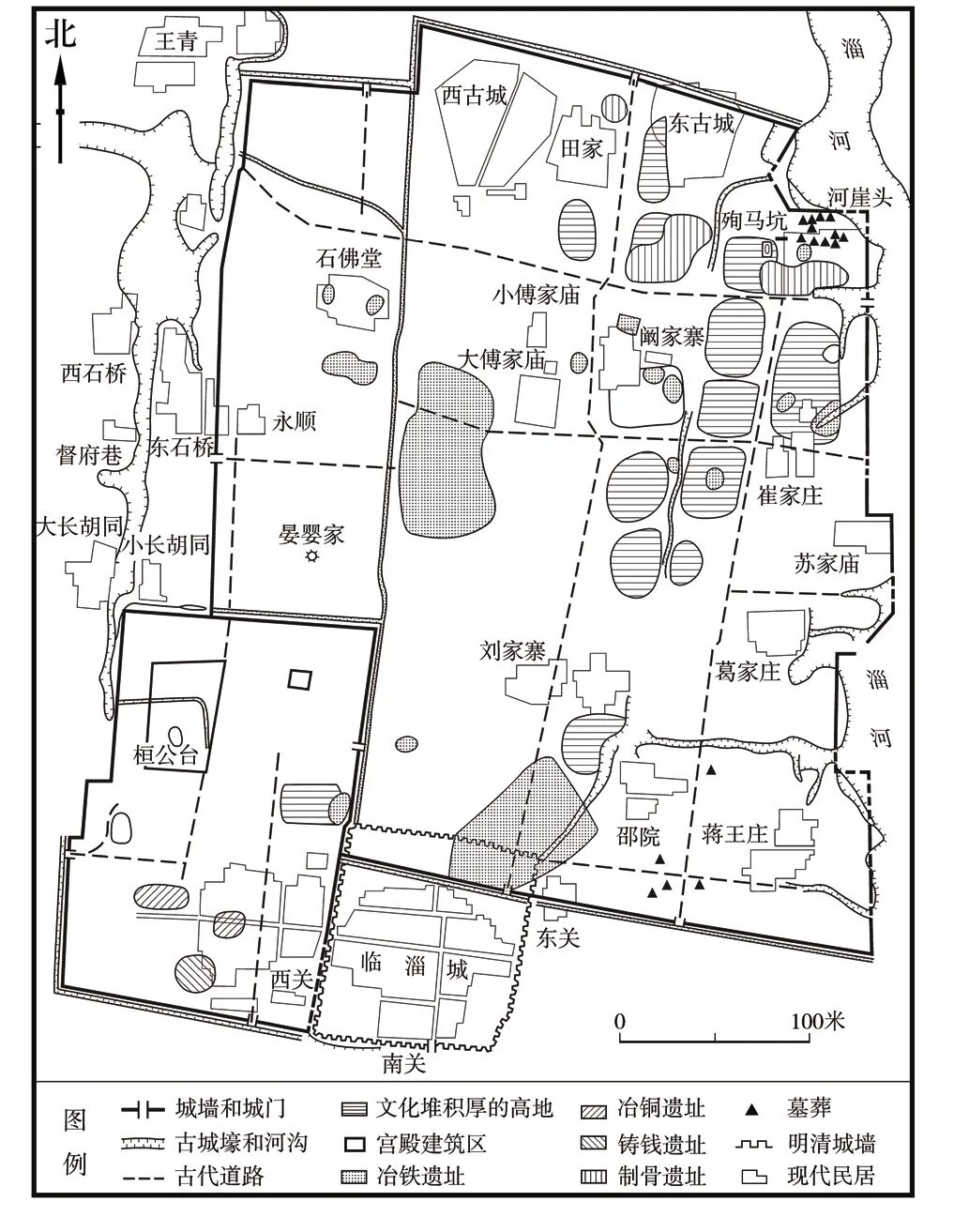

图一 临淄齐国故城遗迹分布图


③居民点图例
以村庄为主的遗址位置图,村庄图例以小单圆圈标注;乡镇与村庄同时存在时,乡镇用圈中加小圆点表示;图上只有乡镇一级层次,乡镇也可以以小单圆圈标注;图中有三个层级地点出现时,如县、地、省,县级可在圈中加小圆点,地级图例画成双圆圈,省级(直辖市)为大单圆圈中间加大圆点。

④交通图例
宜画出铁路及主要公路(高速公路、国道、省级公路)。铁路一律用黑白相间的线性图例表示。公路一般用中粗黑单线表示。大比例位置图可以画出一些相关小路,公路可用双细线表示。

⑤水系、地形图例
水系用单线表示时,主要河流如长江、黄河可适当加粗,其他河流次之。图上只有一至两条河时可以考虑双勾河流线。水系线内需要填充调色,有两种形式:一是平行上下等距间断性虚线,二是填充浅灰色或灰网。
地形一般只标注山脉名称,山峰处标注细长等腰三角形图例。

⑥城市图例
城墙、街区及道路、车站、机场、政府机关、古迹景点、文教卫生设施等图例的规范画法。

多为大比例尺的城市政区或辖区图,应尽量简化提炼底本中复杂的内容,如图二③,城址范围基本占据了插图的中心位置,需要标注线段比例尺和指北针方向。古代遗迹线条直接压绘在现代设施或道路上。主要街道注字可以压在道路上排字,应适当添加遗址周边重要的现代地标。

  4.图线

应根据遗址位置图所取范围大小设计线条。
①河流线根据大比例尺或小比例尺图选择勾线方式。用单线绘制时,上游用细线下游逐渐变粗,大河也可用双线或单粗线绘制。河流线均不宜太光滑。
②公路线应画均匀、光滑。铁路线与公路线交叉时,一般铁路线压公路线,公路线被断开。注意高速公路和铁路、公路的叠压关系。铁路线、公路线与河流交叉时,铁路线、公路线压河流,河流被断开。公路与河流交叉时不画桥梁图例。

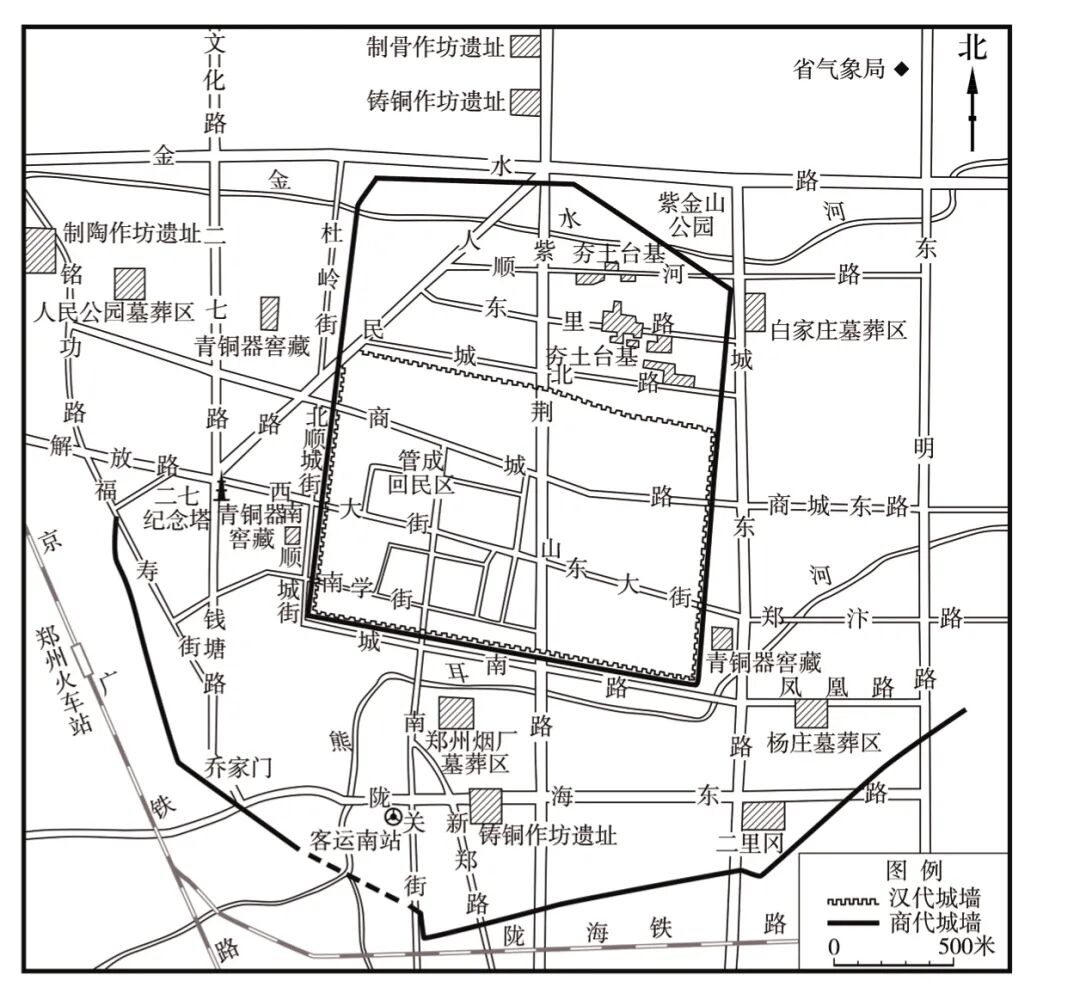

图二 郑州商城遗址分布平面图


③古代城墙、寺庙遗址范围或古代宫殿遗址、聚落遗迹范围一般用黑粗线或粗虚线表示,可以压住所有现代注记,如铁路、公路和居民区等,使遗址轮廓清晰贯通。应注意合理设置标注不同图例,使读者可以准确理解图中所绘内容。所有图线应画完整,遗迹线与图框线相交时必须接实。黑白线图中图字与图线重叠时,图线应断开,使图字清晰。

  5.图字

①字体
考古出版物的插图字体一般为6号宋体。规模较大、较复杂的图,遗址名称、大江、大海、主要地名可以用小5号字。图中有省、直辖市、特区等行政区划名称的,字体一般选用小5号黑体、5号黑体。

②字距
采用标准字距,字距应随形调整保持均匀。注记要贴近所对应的地物符号,使人易于区别某一注记说明的某个地物。行政区划、交通路线、河流、海洋、湖泊、山脉等名称可以随形排列,字体大小、方向一致。

③字序
平行字列均从左向右排列,竖直字列均自上向下排列。随形字列以45°为准,当河流的流向、交通路线的走势与水平线所成的角度大于45°时,字序由上向下排列,小于45°时,字序由下向上排列。

④倾斜字体
河流、湖泊、海洋等名称采用左斜体,字的竖画均向左上倾斜,与铅垂线的夹角为15°。山脉名称采用右耸肩体,字的横画均向右上倾斜,与水平线的夹角为15°。世界地图河流、湖泊、海洋等名称采用右斜体,倾斜角度与国内河流相反。

  6.比例尺

大比例尺遗址位置图一般设置线段比例尺,具体规范标准参照《田野考古制图》标准。

(二)遗址位置图境界的规范画法


绘制有境界插图时,要严格按照国家公开发表的地图作为参照底本进行清绘,准确绘制考古遗址位置图中陆路国界线和领海国界线十分重要,关系到对国家领土主权的完整表述,对此绘图人员需更加注意。

  1.小比例、大比例尺图境界的规范画法

①小比例尺图境界的规范画法
省、自治区、直辖市界线采用等间距的画点线绘制,线、点的长短、间距均相等,如图三④。界线线条粗细一致、流畅平滑。小比例尺多为遗址分布图、文化分区图,应该注意遗址的地域关系,一定要将临近遗址周边重要的省会、直辖市、地级市等地名位置标注清楚。可以不绘公路、铁路等现代设施,侧重清绘遗址周边的重要河流、湖泊、山脉等以及遗址、遗迹相关的内容。

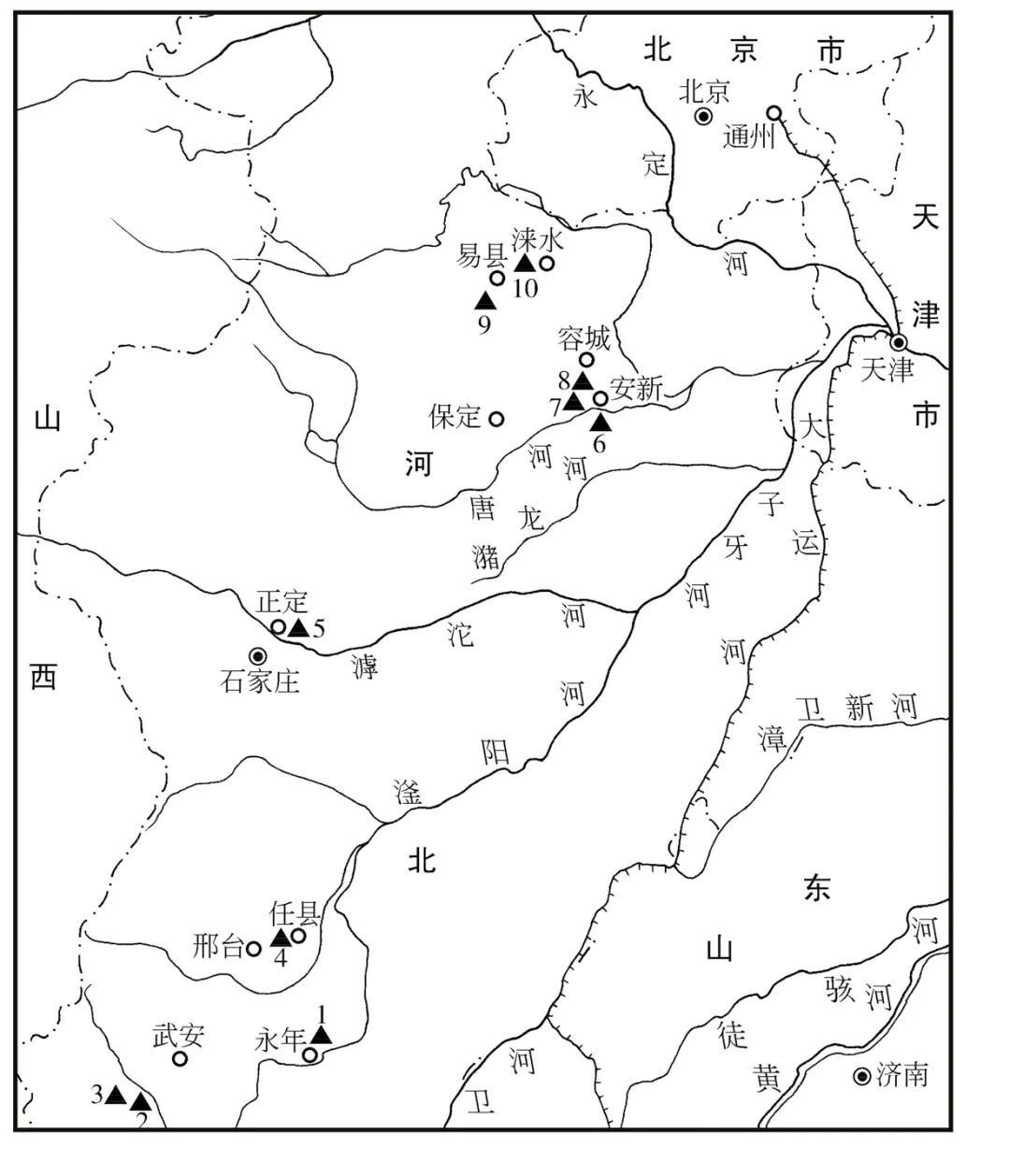

图三 省界界线线型符号表现示例


②大比例尺图境界的规范画法

大比例尺地图一般常见于区县、乡镇、村一级,区县级界线一般采用“画点线”,如图四⑤,多冈墓地地理位置图重点反映了墓地与拜城县、新和县、库车县间的地理关系以及遗址周边的河流、山脉等自然环境。

乡镇、村庄、城市街道等遗址、遗迹位置图不设界线,应注意遗址点在乡镇一级范围的情况下在选取底图范围时将选图范围扩大到临近的县(市);遗址点在村庄一级范围时,应将选图范围扩大到临近乡镇。

小比例尺和大比例尺常用境界的线型如表一。

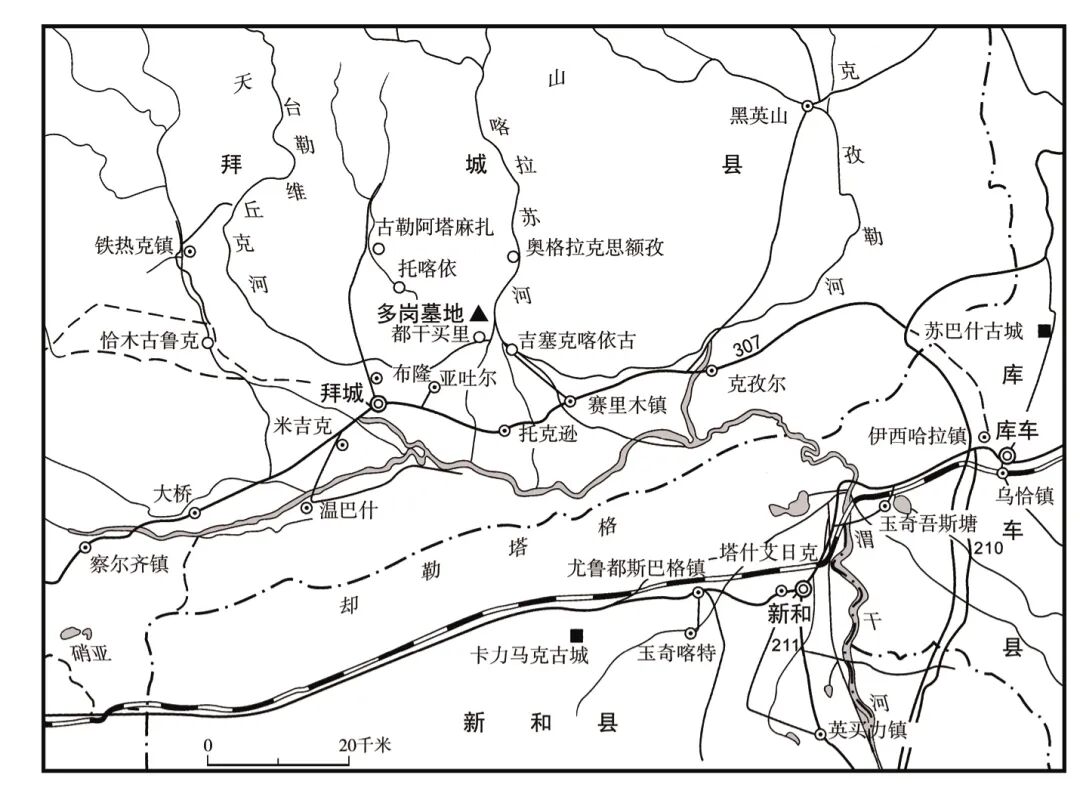

图四 多冈墓地位置图县界的画法示例


2. 国界线的规范画法

线型为长H型,中间为粗实线,两端画对称细实线,长H型符号沿边界走向有弯曲变化。两个长H型符号之间以点相隔,未定国界之间无点(表一)。

①中朝边界国界线的规范画法
不得在河流中心线上绘制中朝国界,因中朝界河为两国共有江面。鸭绿江口处国界的画法:当比例尺小于1:1000万时,国界线最南端应在丹东市以北;当比例尺大于等于1:1000时,还须在江口两侧各配置跳绘的国界;鸭绿江、图们江河名应标注在我国一侧。

②中印边界国界线的规范画法
中印边境全长约2000公里,分为东段、西段和中段。中印边境东段注意不能错沿“麦克马洪线” 绘线。中印边界西段新疆阿克赛钦地区和中段我国门隅、珞瑜、下察偶地区(即麦克马红线以南区域)应参照我国正规出版社出版的规范地图绘制。

③中国南海的规范画法
南海位于我国南部,南接大巽他群岛的加里曼丹岛,东临菲律宾群岛,西面是中南半岛和马来半岛,面积约350万平方千米。在绘制南海全图时必须完整表现东沙、西沙、中沙、南沙四个群岛以及最南端的曾母暗沙,以及南海诸岛海上归属线(即“九段线”)。黄岩岛比例尺大于1:400万时,黄岩岛应注为:“黄岩岛(民主礁)”。

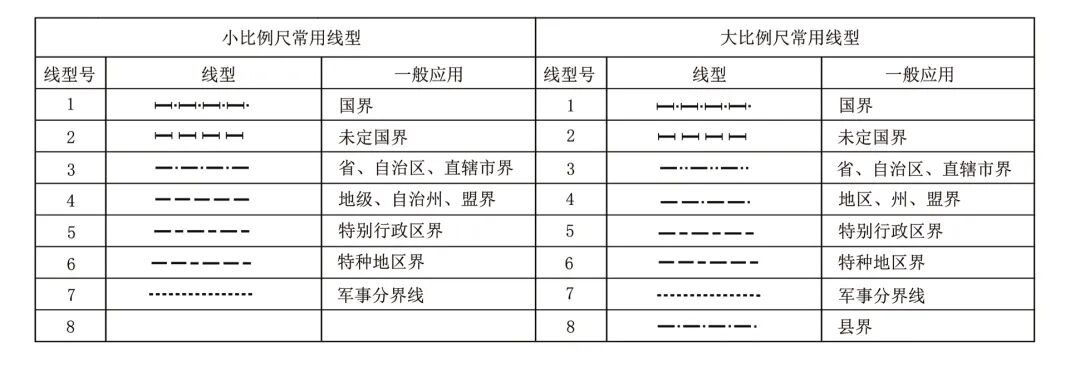

表一 小比例、大比例尺常用线型参照表



(三)彩色遗址位置图的规范画法


近年来彩色遗址位置图越来越多地运用在发掘报告、简报中,它有图像清晰、效果美观、视觉舒适、方便制图等优势。绘制时应该严格挑选像素高、清晰度好的航空影像图片。要注意色彩图例的简洁性、合理性。下面简要介绍几种不同的表现方法。

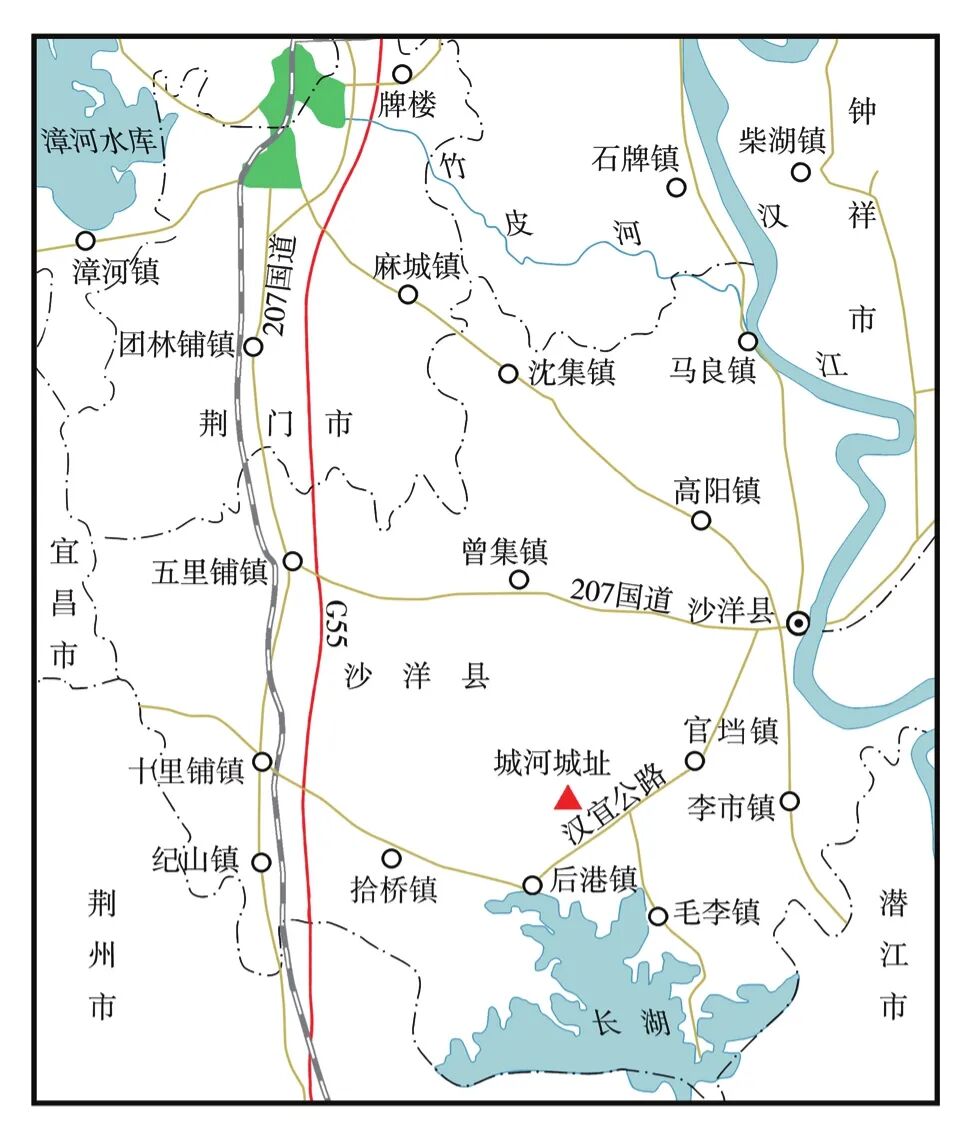

图五 彩色遗址位置示意图

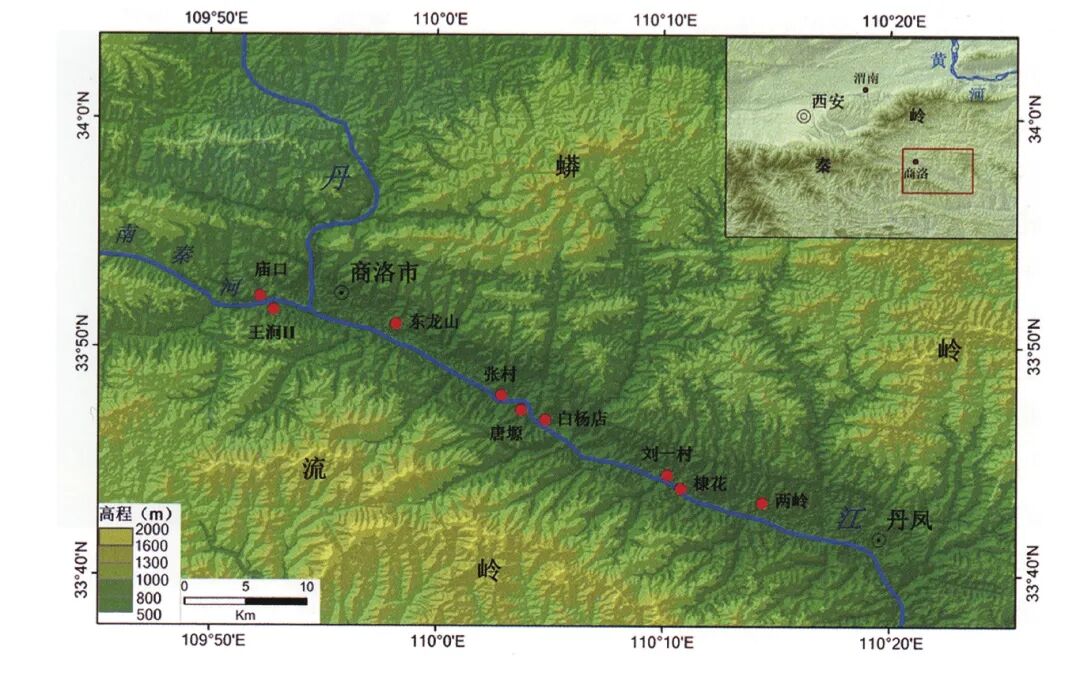

图六 商丹盆地2010~2012年新发现的旧石器地点分布图


  1.借助地图底本绘制彩色线图

除了前面谈到的遗址位置图的规范画法,还要重点注意色彩方面的运用。图面总体色彩宜清淡,色彩差异需明显,避免使用过纯、过深的颜色,尤其是大面积填充较重的色彩。可以把经常出现的一些图例设定为固定色彩,如图五⑥中的河流、铁路、公路、城市等均可以作为固定色彩图例使用。如果遇到普通公路与高速路交叉存在时,高速路可用红色或用较淡一些的黄色表现。彩色插图可直接将黑字录排在任何色彩线条上。

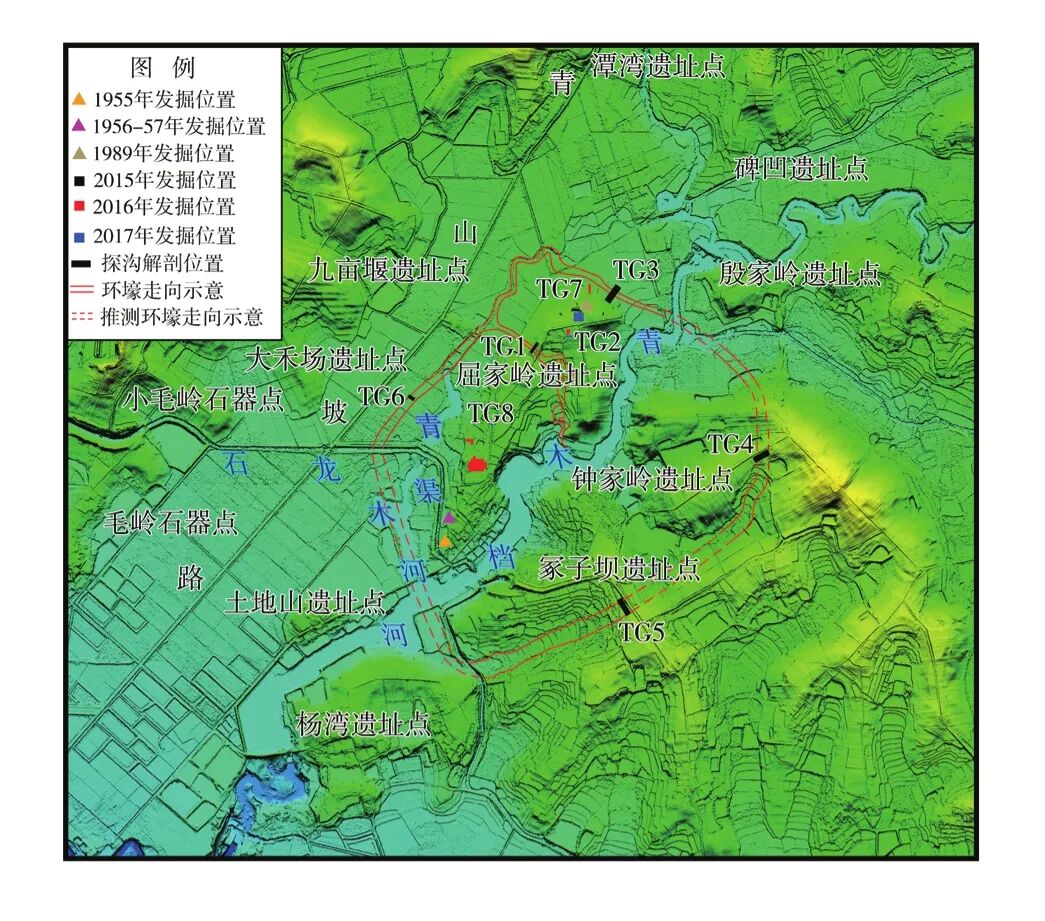

图七 屈家岭遗址历年发掘位置示意图


  2.彩色地形图

以地形图为底本,简化加工彩色遗址位置图,图上标注地形图高程数据和比例尺,如图六⑦,高程数据以(m)为单位,采用颜色色块深浅图例标注数字,区分不同海拔高度。在图的四周标注有经线、纬线刻度和度数,使遗址点位置精确度更高。

  3.彩色卫星影像图

以卫星影像图片为底本,对周边自然环境进行简单提炼,如对河流、湖泊、山脉范围进行勾线然后填充适合色彩,使水系、山脉层次更加清晰分明,整体看上去协调一致。

在卫星影像图上直接用色块标注遗迹位置等重要信息。注意使用的图例色彩不能和背景色彩过于接近。遗迹区域面积较大时,可以用透明度50%的不同色彩填充,不会影响填充色下背景的整体可视效果。插图排字应该注意背景图颜色较浅时,排黑色字比较清晰,反之则应该排浅色或白色字体,避免字体与背景过于靠色,可有选择地给字体填描白边或其他色彩边,如图七⑧。

三、小结


遗址位置图是考古报告、发掘简报中首先向读者呈现的重要图件。合理选用不同类型的底本作为参考对象,精选和遗址相关的基本信息和重要图例,使插图做到全面、清晰、准确。注重创新画法理论,丰富多样化的制图手段,发挥彩色遗址位置图的长处,进一步系统规范彩色插图的表现方法是我们一直努力的方向,希望通过此文能够推动我国考古绘图规范化体系更趋完善。
